輸入形式：DC輸入，正極公共端/負極公共端。
輸入點數：4點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/4mA。

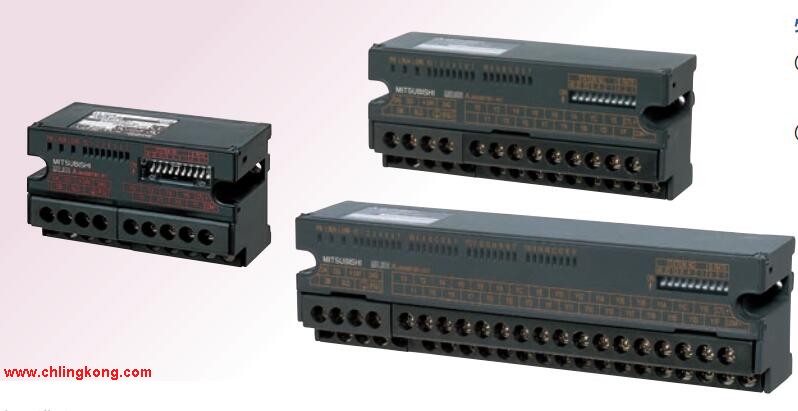

輸出形式：晶體管輸出，漏型三菱AJ65SBTB2N-16A。
輸出點數：4點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.1AAJ65SBTB2N-16A
外部連接：2線式/2線式。
螺釘端子臺型。
業界小等級的小型尺寸。
連接對象一目了然的帶銘牌端子臺罩。
正極公共端/負極公共端用的輸入模塊。
可在2線式傳感器和負載保持不變的狀態下進行連接的端子臺構造三菱AJ65SBTB2N-16A。
可沿6方向安裝。輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.5mA。
外部連接：2線式。
輸入輸出端子臺可拆卸型。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。輸入形式：DC輸入，負極公共端三菱AJ65SBTB2N-16A。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/6mA。
外部連接：3線式。
彈簧夾端子臺推入型輸入模塊。
帶診斷功能的輸入模塊
采用推入型，不需要螺釘緊固，因此可減少配線工時。
可對每1點進行輸入配線的斷線短路檢測三菱輸入模塊。
可確認外部供電電源的配線異常。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。輸出形式：繼電器輸出。
輸出點數：16點。
OFF時泄漏電流：--。
輸出保護功能：無。
額定負載電壓/電流：AC240V/2mA。
外部連接：2線式。
輸入輸出端子臺可拆卸型三菱輸入模塊。
利用2件式構造的端子臺，維護時可在保持配線不變的狀態下更換模塊。快速連接器型。
電壓輸出。
通道數：8通道。
占用站數：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：遠程設備站三菱輸入模塊。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制制系統的設計周期可大大縮短AJ65SBTB2N-16A。
三菱plc聯機調試。
聯機調試是將通過過模擬調試的程序進一步進行在線統調三菱AJ65SBTB2N-16A。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。
